Pelajari tentang pengukur aliran dalam 5 menit, Anda harus mengetahui 10 poin! Panduan ini membahas prinsip, jenis, dan aplikasi pengukur aliran!

Flow meter dapat diklasifikasikan ke dalam beberapa kategori berdasarkan prinsip pengukurannya.

Pengukur Aliran Magnetik

Pengukur aliran magnetik menggunakan Hukum Faraday tentang induksi elektromagnetik untuk mengukur aliran cairan konduktif. Saat cairan konduktif mengalir melalui medan magnet yang dihasilkan oleh meteran, ia menginduksi tegangan yang sebanding dengan laju aliran. Meteran ini sangat akurat dan ideal untuk aplikasi di pengolahan air dan air limbah. Aplikasi: Air dan air limbah, bahan kimiadan cairan konduktif lainnya.

Pengukur Aliran Ultrasonik

Pengukur aliran ultrasonik menggunakan gelombang suara untuk mengukur kecepatan fluida. Dengan mengirimkan pulsa ultrasonik ke hulu dan hilir melalui fluida, pengukur menghitung laju aliran berdasarkan perbedaan waktu antara pulsa. Ada dua jenis: waktu transit dan Berbasis Doppler. Aplikasi: Non-invasif dan serbaguna, pengukur ini dapat mengukur keduanya cairan dan gassehingga cocok untuk berbagai macam industri.

Pengukur Aliran Tekanan Diferensial

Pengukur ini mengukur penurunan tekanan melintasi penghalang (seperti pelat lubang, tabung venturiatau nosel aliran) yang dipasang di jalur aliran. Perbedaan tekanan kemudian digunakan untuk menghitung laju aliran berdasarkan Prinsip Bernoulli. Meskipun digunakan secara luas, alat ini memerlukan pemasangan yang cermat untuk memastikan pengukuran yang akurat. Aplikasi: Umumnya digunakan dalam minyak dan gas industri, pabrik kimia, dan sistem HVAC.

Pengukur Aliran Perpindahan Positif

Pengukur perpindahan positif menghitung berapa kali volume fluida yang diketahui melewati pengukur. Alat ini sangat berguna untuk mengukur cairan kental dan memberikan akurasi yang tinggi, meskipun mungkin memerlukan lebih banyak perawatan karena keausan mekanis dari waktu ke waktu. Aplikasi: Ideal untuk cairan kental seperti minyak, sirup, dan cat.

Pengukur Aliran Coriolis

Pengukur aliran Coriolis mengukur aliran massa dan kepadatan dengan memanfaatkan Efek Coriolis. Ketika fluida mengalir melalui tabung yang bergetar, perubahan frekuensi getaran berkorelasi dengan laju aliran massa. Pengukur ini memberikan pengukuran aliran yang sangat akurat dan juga dapat mengukur densitas fluida. Aplikasi: Digunakan dalam industri yang membutuhkan presisi tinggi, seperti bahan kimia, obat-obatandan minyak dan gas.

Pengukur Aliran Massa Termal

Pengukur aliran massa termal mengukur laju aliran massa gas dengan merasakan perubahan suhu elemen yang dipanaskan saat gas mengalir melewatinya. Panas yang terbawa oleh gas sebanding dengan laju aliran massa. Pengukur ini sangat berguna untuk mengukur gas mengalir dan sangat akurat pada laju aliran rendah. Aplikasi: Ideal untuk gas dalam aplikasi seperti gas alam, HVACdan proses industri.

Pengukur Aliran Vortex

Pengukur aliran pusaran mengukur frekuensi vortisitas yang dilepaskan oleh bluff body yang ditempatkan di jalur aliran. Frekuensi vortisitas ini berbanding lurus dengan laju aliran fluida. Pengukur ini paling cocok untuk cairan, gasdan uap dan menawarkan desain yang andal dan sederhana dengan bagian yang bergerak minimal. Sekarang setelah kita membahas berbagai jenis flow meter, mari kita jelajahi bagaimana menerapkan pengetahuan ini ketika memilih meter yang tepat untuk industri dan aplikasi tertentu.

2. Aplikasi Pengukur Aliran

Pengukur aliran dapat digunakan di berbagai industri:

• Minyak dan Gas: Di sektor ini, pengukur aliran sangat penting untuk pengukuran transfer tahanan, memastikan penagihan yang akurat antara pemasok dan konsumen. Flow meter juga memantau tingkat produksi dan membantu mengelola integritas pipa.
• Pengolahan Air: Pemerintah kota menggunakan pengukur aliran untuk memantau kualitas dan distribusi air dalam sistem mereka. Pengukuran yang akurat sangat penting untuk memastikan kepatuhan terhadap peraturan lingkungan dan mengelola sumber daya secara efisien.
• Makanan dan Minuman: Dalam industri ini, pengukur aliran digunakan untuk pengukuran bahan selama proses produksi. Pengukur ini membantu menjaga konsistensi produk sekaligus mematuhi peraturan kesehatan yang mengatur keamanan makanan.
• Obat-obatan: Dosis yang tepat sangat penting dalam farmasi untuk memastikan kualitas dan kemanjuran produk. Pengukur aliran digunakan dalam berbagai tahap proses pembuatan obat untuk memastikan kepatuhan terhadap standar kualitas yang ketat.

Dengan pemahaman tentang jenis-jenis flow meter ini, Anda sekarang dapat menilai bagaimana penerapannya pada industri yang berbeda, memastikan pilihan yang tepat untuk kebutuhan spesifik Anda.

3. Kriteria Seleksi

Beberapa faktor penting harus dipertimbangkan ketika memilih pengukur aliran:

• Properti Cairan: Karakteristik fluida yang diukur - seperti viskositas, densitas, suhu, dan konduktivitas - memainkan peran penting dalam menentukan jenis pengukur aliran yang sesuai. Misalnya, pengukur aliran magnetik memerlukan cairan konduktif, sedangkan pengukur ultrasonik dapat menangani jenis cairan yang lebih luas.
• Rentang Laju Aliran: Sangat penting untuk memastikan bahwa pengukur yang dipilih dapat menangani laju aliran maksimum dan minimum yang diharapkan tanpa mengorbankan akurasi atau kinerja. Pengukur harus dipilih berdasarkan kemampuan jangkauan yang ditentukan.
• Persyaratan Akurasi: Aplikasi yang berbeda menuntut tingkat akurasi yang berbeda; oleh karena itu, memilih meteran yang memenuhi kebutuhan ini tanpa mengeluarkan biaya yang berlebihan untuk presisi yang tidak perlu sangatlah penting. Memahami tingkat toleransi yang dapat diterima untuk proses tertentu akan memandu keputusan ini.
• Kondisi Instalasi: Faktor-faktor seperti keterbatasan ruang, diameter pipa, suhu ekstrem, dan kondisi lingkungan harus dipertimbangkan selama pemasangan untuk memastikan kinerja yang optimal.

Dengan mengevaluasi kriteria ini secara cermat selama proses pemilihan, pengguna dapat menghindari jebakan umum yang terkait dengan pemilihan meteran yang tidak tepat.

4. Praktik Terbaik Instalasi

Pemasangan yang tepat sangat penting untuk pengukuran yang akurat:

• Pertahankan panjang pipa lurus yang memadai di bagian hulu (biasanya 10 kali diameter pipa) dan hilir (biasanya 5 kali) meteran untuk memastikan profil aliran yang stabil yang meminimalkan turbulensi.
• Hindari memasang meteran di dekat katup atau tikungan yang dapat mengganggu pola aliran atau menimbulkan penurunan tekanan yang memengaruhi akurasi pengukuran.
• Pastikan pengardean yang tepat untuk pengukur magnetik untuk meminimalkan gangguan listrik yang dapat membuat pembacaan menjadi miring.
• Ikuti panduan produsen mengenai orientasi (horizontal vs vertikal), terutama dengan pengukur perpindahan positif yang mungkin memerlukan pemosisian khusus agar berfungsi dengan benar.

Menerapkan praktik terbaik ini akan secara signifikan meningkatkan akurasi pengukuran sekaligus memperpanjang masa pakai peralatan.

5. Pertimbangan Pemeliharaan

Perawatan rutin sangat penting untuk memastikan keandalan jangka panjang:

• Kalibrasi harus dilakukan secara berkala sesuai dengan rekomendasi produsen atau setiap kali terjadi perubahan signifikan dalam kondisi proses (misalnya, perubahan sifat fluida). Hal ini untuk memastikan keakuratan yang berkelanjutan dari waktu ke waktu.
• Memeriksa flow meter dari keausan atau pengotoran sangat penting; endapan dari cairan dapat memengaruhi performa secara signifikan. Protokol pembersihan harus dibuat berdasarkan karakteristik cairan-beberapa cairan mungkin memerlukan pembersihan yang lebih sering daripada yang lain.
• Ikuti panduan produsen untuk metode pembersihan khusus untuk setiap jenis meteran; menggunakan bahan atau teknik pembersihan yang tidak tepat dapat merusak komponen yang sensitif.

Dengan mematuhi jadwal pemeliharaan yang kuat, operator dapat mencegah waktu henti yang tidak terduga karena kegagalan peralatan sekaligus menjaga integritas pengukuran.

6. Akurasi Pengukur Aliran

Memahami akurasi flow meter melibatkan beberapa istilah kunci:

• Akurasi: Ini mengacu pada seberapa dekat nilai yang diukur sesuai dengan nilai aktual; biasanya dinyatakan sebagai persentase dari skala penuh atau nilai pembacaan.
• Pengulangan: Karakteristik ini mengindikasikan seberapa konsisten meteran menghasilkan hasil dalam kondisi yang tidak berubah; pengulangan yang tinggi memastikan performa yang andal dari waktu ke waktu.
• Resolusi: Istilah ini menggambarkan perubahan terkecil dalam pengukuran yang dapat dideteksi oleh meteran; resolusi yang lebih tinggi memungkinkan pengukuran yang lebih tepat tetapi mungkin memerlukan biaya yang lebih tinggi.

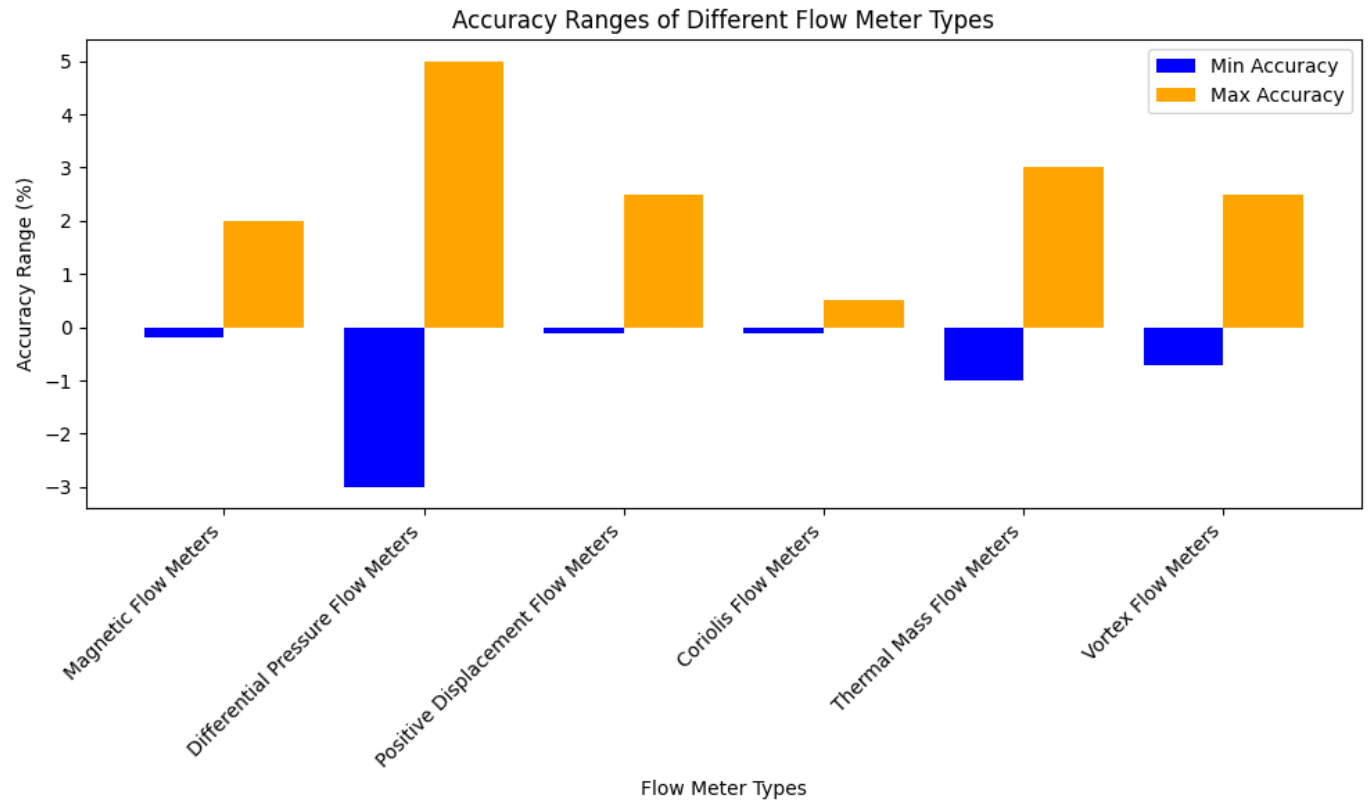

Teknologi yang berbeda menawarkan tingkat akurasi yang berbeda-beda; misalnya: Tabel ini mengilustrasikan perbandingan berbagai jenis pengukur aliran dalam hal rentang akurasi yang umum. Memilih teknologi yang tepat berdasarkan tingkat akurasi yang diperlukan sangat penting untuk mencapai hasil operasional yang diinginkan.

7. Tantangan Umum dalam Pengukuran Aliran

Beberapa tantangan dapat memengaruhi akurasi pengukuran aliran:

• Variabilitas dalam sifat fluida (misalnya, perubahan suhu atau pergeseran fasa) dapat menyebabkan pembacaan yang tidak akurat jika tidak diperhitungkan selama proses pengukuran.
• Kesalahan pemasangan yang menyebabkan turbulensi atau profil aliran yang tidak tepat akan memengaruhi keandalan pengukuran; memastikan praktik pemasangan yang tepat akan membantu mengurangi masalah ini.
• Gangguan listrik yang mempengaruhi output sinyal pada meter elektronik dapat menyebabkan ketidakakuratan; menggunakan kabel berpelindung atau teknik pengardean yang tepat dapat meminimalkan risiko ini.

Dengan memahami tantangan ini, operator dapat menerapkan strategi yang meningkatkan keandalan pengukuran sekaligus mengurangi potensi kesalahan yang terkait dengan jebakan umum dalam sistem pengukuran aliran.

8. Inovasi dalam Teknologi Pengukur Aliran

Kemajuan terbaru telah menghasilkan kemampuan yang lebih baik dalam teknologi pengukuran aliran:

• Pengukur aliran pintar yang terhubung dengan IoT memungkinkan kemampuan pemantauan jarak jauh; pengguna dapat mengakses analitik data waktu nyata dari mana saja melalui platform berbasis cloud.
• Material yang ditingkatkan meningkatkan daya tahan dan kinerja dalam kondisi ekstrem (tekanan tinggi atau lingkungan korosif), sehingga menghasilkan peralatan yang lebih tahan lama dengan kebutuhan perawatan yang lebih sedikit.
• Integrasi dengan perangkat lunak analisis data canggih memungkinkan praktik pemeliharaan prediktif dengan menganalisis tren data historis; pendekatan proaktif ini membantu mengidentifikasi potensi masalah sebelum menyebabkan kegagalan peralatan.

Inovasi-inovasi ini berkontribusi secara signifikan terhadap operasi yang lebih efisien di berbagai sektor dengan meningkatkan proses pengambilan keputusan berbasis data yang terkait dengan sistem manajemen cairan.

9. Kepatuhan terhadap Peraturan

Banyak industri menghadapi peraturan yang ketat mengenai pengukuran cairan:

• Memastikan flow meter yang dipilih sesuai dengan standar yang relevan (misalnya, standar ISO) sangat penting; ketidakpatuhan dapat mengakibatkan denda atau penghentian operasional.
• Audit rutin mungkin diperlukan untuk memverifikasi kepatuhan terhadap standar akurasi pengukuran yang ditetapkan oleh badan pengatur seperti EPA atau FDA; menyimpan dokumentasi yang terkait dengan catatan kalibrasi menjadi sangat penting selama audit ini.

Memahami persyaratan peraturan membantu organisasi menjaga integritas operasional sambil menghindari penalti mahal yang terkait dengan masalah ketidakpatuhan yang secara khusus terkait dengan praktik manajemen cairan di berbagai sektor yang terlibat dalam aplikasi industri saat ini!

10. Tren Masa Depan dalam Pengukuran Aliran

Masa depan teknologi pengukuran aliran kemungkinan besar berfokus pada beberapa tren utama:

• Peningkatan otomatisasi melalui sensor canggih yang digabungkan dengan analitik data akan merampingkan proses sekaligus mengurangi kesalahan manusia yang terkait dengan tugas pemantauan manual.
• Penekanan yang lebih besar pada inisiatif keberlanjutan mendorong permintaan akan solusi hemat energi dalam sistem manajemen cairan; organisasi berusaha untuk meminimalkan limbah di seluruh operasi mereka.

Karena industri terus berkembang menuju praktik yang lebih berkelanjutan yang dipasangkan dengan kemajuan teknologi dalam sistem manajemen fluida-para pemangku kepentingan harus tetap waspada terhadap tren yang muncul yang membentuk cara mereka melakukan pendekatan pengukuran aliran ke depannya!

Tabel

Bagian FAQ

1. Apa perbedaan antara aliran massa dan aliran volumetrik?
   • Aliran massa mengukur jumlah massa yang melewati titik tertentu dalam sistem per satuan waktu, sedangkan aliran volumetrik mengukur volume fluida yang melewati titik per satuan waktu. Aliran massa tetap konsisten terlepas dari perubahan suhu dan tekanan, sedangkan aliran volumetrik dapat bervariasi dengan faktor-faktor ini. Memahami perbedaan ini sangat penting untuk memilih pengukur aliran yang sesuai untuk aplikasi tertentu.
2. Seberapa sering saya harus mengkalibrasi pengukur aliran saya?
   • Frekuensi kalibrasi tergantung pada jenis pengukur aliran dan aplikasinya. Umumnya, disarankan untuk mengkalibrasi pengukur aliran setiap tahun atau setiap kali ada perubahan signifikan dalam kondisi proses atau setelah aktivitas pemeliharaan. Kalibrasi rutin memastikan bahwa pengukur mempertahankan keakuratan dan keandalannya dari waktu ke waktu.
3. Dapatkah saya menggunakan pengukur aliran tunggal untuk berbagai jenis cairan?
   • Meskipun beberapa pengukur aliran dapat mengukur berbagai cairan, penting untuk memverifikasi apakah pengukur tertentu dapat menangani sifat cairan yang berbeda seperti viskositas, kepadatan, dan konduktivitas. Dalam banyak kasus, kalibrasi ulang mungkin diperlukan saat beralih di antara cairan yang berbeda untuk memastikan pengukuran yang akurat.
4. Faktor-faktor apa saja yang dapat memengaruhi keakuratan pengukur aliran?
   • Beberapa faktor dapat memengaruhi keakuratan pengukur aliran, termasuk kondisi pemasangan (seperti penyelarasan yang tidak tepat atau panjang pipa lurus yang tidak mencukupi), sifat fluida (seperti suhu, viskositas, dan densitas), dan kondisi lingkungan (seperti fluktuasi tekanan). Perawatan rutin dan teknik pemasangan yang tepat sangat penting untuk meminimalkan dampak-dampak ini.
5. Apa yang harus saya lakukan jika pengukur aliran saya menunjukkan pembacaan yang tidak akurat?
   • Jika pengukur aliran menampilkan pembacaan yang tidak akurat, pertama-tama periksa masalah pemasangan seperti penyelarasan yang tidak tepat atau penyumbatan pada sistem. Selanjutnya, periksa kebocoran yang dapat memengaruhi akurasi pengukuran. Jika pemeriksaan ini tidak menyelesaikan masalah, kalibrasi ulang mungkin diperlukan untuk mengembalikan akurasi pengukuran. Selain itu, pastikan meteran beroperasi dalam kisaran suhu dan tekanan yang ditentukan.

Kesimpulan

Menguasai pemilihan dan penggunaan pengukur aliran sangat penting bagi para profesional yang ingin mengoptimalkan proses manajemen cairan di seluruh industri. Dengan mempertimbangkan jenis yang tersedia di samping aplikasinya masing-masing ditambah kriteria pemilihan-praktik terbaik pemasangan-kebutuhan pemeliharaan-tantangan umum yang dihadapi-inovasi yang muncul dalam teknologi-persyaratan kepatuhan terhadap peraturan-dan tren masa depan yang membentuk lanskap kita-kami memberdayakan diri kami untuk mencapai pengukuran yang akurat yang pada akhirnya meningkatkan efisiensi operasional di seluruh organisasi kami! Untuk pertanyaan tentang pembelian pengukur aliran berkualitas tinggi dari merek-merek ternama seperti Emerson,Yokogawa,Endress + Hauser,SiemensKROHNE,RosemountHoneywell, dan VEGA-silakan kunjungi situs web kami di Instrumen KKN! Teknisi penjualan kami siap membantu Anda dengan pertanyaan teknis serta rekomendasi produk yang disesuaikan secara khusus dengan kebutuhan unik Anda!
